Die Maschinenübersicht:
Wasserstrahlschneiden
Wasserstrahlschneiden ist ein hochpräzises, vielseitiges Verfahren mit dem man unter anderem Stahl bis 200mm Stärke präzise und mühelos schneiden kann. Diese Technologie setzen wir bei ExtremeLine-Dienstleistung auch für unsere eigenen Produkte ein. Mit zwei OMAX 6120 Maschinen (30 kW und 37 kW), schneiden wir Materialien aller Art mit einem Hochdruck-Wasserstrahl mit bis zu 4250 bar.
Die Maschinendaten:
| Werkstückabmessungen | max. 3200 mm x 1570 mm |
| Werkstückstärke | max. 146 mm |
| Werkstückgewicht | max. 2200 kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | bis zu 0,05 mm |
| Schneiddruck | max. 4250 bar |
| Maschinengewicht | 4010 kg |
| Besonderheit | Automatischer Höhensensor, Kamerasystem, Bohreinheit, TildaJet Schwenkkopf |
| Maschinenbeladung | Hallenkran max. 3.2 Tonnen, Vakkumsauger, Hebemagnete |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit schneiden?
- ALUMINIUM: Mit unseren Wasserstrahlschneideanlagen von OMAX wird häufig Aluminium geschnitten, weil der Schnitt schnell und sauber ist.
- MESSING: Messinglegierungen lassen sich mit dem Abrasiv-Wasserstrahlschneidverfahren schnell und sauber schneiden, ohne dass es zu thermischen Verformungen kommt.
- UNLEGIERTER STAHL: Der kalte Abrasiv Wasserstrahl erzeugt keine Änderung der Materialhomogenität – der Stahl bleibt beim Schneiden unverändert, ohne Aufhärtungen oder Verzug.
- KUPFER: Die Reflektivität von Kupfer, die bei Lasern problematisch sein kann, ist für einen Wasserstrahl kein Problem.
- EDELSTAHL: Dieses Material lässt sich mit problemlos schneiden, selbst Legierungen wie Edelstahl 1.4301 / X5CrNi18 , das sich mit anderen Verfahren nur schwer ohne Hitze oder Verformung bearbeiten lässt.
- TITAN: Auch hier ist das Wasserstrahlschneiden eine geeignete Technik.
- KERAMIKFLIESEN: Schnelle, zuverlässige und präzise Schnitte.
- GLAS: Die Wasserstrahlschneidemaschine wird für das Schneiden vieler Glasprodukte eingesetzt, von ultradünnen Scheiben für Smartphones über dicke kugelsichere Platten mit mehreren Schichten für Fahrzeuge und Gebäude bis hin zu Platten für Buntglasfenster.
- GRANIT: Bei der Bearbeitung von Granit keine Absplitterungen, wie sie bei einer herkömmlichen Säge auftreten können.
- LEDER: Auch Leder kann sie mit extrem schmalen Schnittfugen zuschneiden.
- MARMOR: Das Schneiden von Marmorarbeitsplatten ist mit einem Abrasiv Wasserstrahl kinderleicht und es entstehen keinerlei Absplitterungen.
- HOLZ: Für komplizierte Designs oder zusätzlich imprägniertes Holz ist diese Technik das ideale Bearbeitungswerkzeug.
- AeroFIBER™: Das Niederdruck-Einstechverfahren bietet zusätzliche Kontrolle über das Schneiden geschichteter Materialien, was das Abrasiv-Wasserstrahlschneiden perfekt für Verbundmaterial-Wabenplatten wie AeroFIBER™ macht.
- KOHLEFASER: Kohlenstofffaserverstärkten Kunststoffen / Carbon ist mit einer Wasserstrahlschneidanlage kein Problem: kein Verkleben oder Verschleiß der Werkzeuge, keine notwendigen Werkzeugwechsel, keine Einschränkungen oder Probleme aufgrund von Hitzeentwicklung, kein Schmelzen und keine gefährlichen Dämpfe, die kostspielige Luftaufbereitungsanlagen erfordern.
- FEROFORM: Das Material kann ohne Ausfransen geschnitten werden.
- GLASFASER UND KEVLAR: Glasfaser kann schnell, sauber und ohne gefährliche Stäube und Dämpfe geschnitten werden.
- G10: Wasserstrahlschneiden ermöglicht die kontrollierte Bearbeitung von Verbundwerkstoffen ohne Gefahr von Delamination.
- PHENOL: Wasserstrahlschnitte hinterlassen auf Phenol eine glatte Oberfläche.
- ACRYL: Gegossenes und extrudiertes Acryl kann mithilfe des Niederdruck-Einstechens problemlos geschnitten werden.
- SCHAUMSTOFF: Dies lässt sich leicht mit einem reinen Wasserstrahl ohne Abrasiv schneiden.
- LINOLEUMFLIESEN: Das Material kann ohne Materialverzug auf exakte Maße zugeschnitten werden
- PLEXIGLAS: Das Schneiden unter Wasser verringert die Gefahr, dass Späne und Splitter umherfliegen, wie es beim Schneiden von Plexiglas durch sägen der Fall ist.
- POLYCARBONAT: Die Bearbeitung komplizierter Designs aus Polycarbonat mithilfe eines Abrasiv Wasserstrahls ist einfach und weitaus weniger zeitaufwendig als mit Standardgeräten.
- GUMMI: Weicheres Gummi lässt sich leicht mit einem reinen Wasserstrahl ohne Strahlmittel schneiden. Faserverstärktes Gummi und sehr hartes Gummi kann mit dem Abrasiv-Wasserstrahlschneidverfahren sauber geschnitten werden.
CNC Fräsmaschinen
Das CNC-Fräsen ist ein hochpräzises, vielseitiges computergesteuertes Verfahren zur Bearbeitung verschiedenster Materialien, wobei wir bei der ExtremeLine Dienstleistung mit unseren 5 Fräszentren eine außgergewöhnliche Vielfalt bieten. Programmiert werden unsere modernen Fräszentren per CAD/CAM Anbindung.
Die Maschinendaten:
| Verfahrwege | max. X610 Y508 Z610 |
| Werkstückstärke | max. 146 mm |
| Werkstückgewicht | max. 1000 kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 3 |
| Maschinengewicht | 4750 kg |
| Besonderheit | Durchladeeinrichtung für lange Werkstücke |
| Maschinenart | Bearbeitungszentrum – Vertikal |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
| Verfahrwege | max. X650 Y520 Z475 |
C-Achse B-Achse | 360º (0,001) -35º/110º (0,001) |
| Werkstückgewicht | max. 300kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 5 |
| Maschinengewicht | 5000 kg |
| Besonderheit | 5 Achs simultan fräsen, integrierter 3D Funkmesstaster zur Werkstück und Werkzeugvermessung von Re- nishaw Nullpunktspannsystem Langtechnik |
| Maschinenart | Universal Fräsmaschine |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
| Verfahrweg | max. X3000 x Y800 x Z1100 |
C-Achse B-Achse | 360º (0,001) NC – Achse +/ – 110º (0,001) |
| Werkstückgewicht | max. 3500kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 5 |
| Maschinengewicht | 13 000 kg |
| Besonderheit | 5 Achs simultan fräsen, integrierter |
| Maschinenart | Universal Fräsmaschine |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit bearbeiten?
- ALUMINIUM: Mit unseren CNC Fräsen wird häufig Aluminium geschnitten, weil der Schnitt schnell, präzise und sauber ist.
- MESSING: Messinglegierungen lassen sich mit dem Abrasiv-Wasserstrahlschneidverfahren schnell und sauber schneiden, ohne dass es zu thermischen Verformungen kommt
- UNLEGIERTER STAHL: Der CNC Fräser erzeugt keine Änderung der Materialhomogenität – der Stahl bleibt beim Schneiden unverändert, ohne Aufhärtungen oder Verzug.
- KUPFER: Die Reflektivität von Kupfer, die bei Lasern problematisch sein kann, ist beim CNC Fräsen kein Problem.
- EDELSTAHL: Dieses Material lässt sich mit CNC-Fräsen problemlos zerspanen.
- TITAN: Kann man ebenfalls Fräsen, doch Wasserstrahlschneiden wäre hier die bessere Lösung.
- ACRYL: CNC-Bearbeitung ist eine hervorragende Methode für das Material Acryl.
- ABS, POM, PE, PP, PVC, PEEK & PA: CNC-Fräsen ist ein wichtiger Bereich der Kunststoffbearbeitung, da es hochwertige und kreative Verarbeitungsmöglichkeiten bietet.
- PLEXIGLAS: Einsatzgebiete Gravur, Prototypen- und Modellbau, Produktentwicklung, Schilder und Reklame, Kontoren und Ausfräsungen. Mögliche Bauteile Einfache Konturen, Komplexe Bauteile mit Radien ab 1 mm, Bauteile bis zu 2×3 m groß, Materialdicke bis zu 30 mm.
- POLYCARBONAT: Mit CNC-Fräsen lassen sich komplexe Formen präziser fräsen als mit dem Sägen. Fräsen ist hier zum Beispiel die ideale Methode für die Herstellung von komplexen Formen, Hausnummern und Namensschildern und vieles mehr.
- Teflon: Oder auch PTFE genannt, kann sehr gut und genau mit der CNC Fräse bearbeitet werden.
CNC Drehmaschinen
Im CNC – Drehen stehen uns Hochleistungszentren mit automatischer Materialzuführung, Haupt und Gegenspindel sowie angetriebenen Werkzeugen zur Verfügung. Es sind Dreh- Frästeile im Durchmesser von 2 bis 400 mm in Klein- und Großserie bearbeitbar. Eine Besonderheit ist zudem, dass wir sehr großen Wert auf Oberflächen legen. Daher sind Werkzeuge vorhanden, die auf einem Dreh-Fräszentrum polierte Oberflächen erzeugen, genau so wie Täumelwerkzeuge für Innensechskant.
Die Maschinendaten:
| Drehdurchmesser | max. 350 mm |
| Drehlänge | max. 650 mm |
| Stangendurchlass | max. 50 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 6 |
| Maschinengewicht | 5800 kg |
| Besonderheit | Mit angetriebenen Werkzeugen C/A- Achse, Gegenspindel und Stangenlader 3000 mm. Y-Achse -/+ 45 mm |
| Maschinenart | CNC Dreh/Fräszentrum |
| Abfall | Sortenreines Rohmaterial mit automatischer Austragung |
| CO² Fußabdruck | Sehr klein |
| Drehdurchmesser | max. 350 mm |
| Drehlänge | mac. 650 mm |
| Stangendurchlass | max. 85 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 6 |
| Maschinengewicht | 5800 kg |
| Besonderheit | Mit angetriebenen Werkzeugen C/A- Achse, Gegenspindel und Servo Stangenlader 1500 mm. Y-Achse -/+ 45 mm |
| Maschinenart | CNC Dreh- Fräszentrum |
| Abfall | Sortenrein mit automatischer Austragung |
| CO² Fußabdruck | Sehr klein |
| Drehdurchmesser | max. 300 mm |
| Drehlänge | max. 600 mm |
| Stangendurchlass | max. 67 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 3 |
| Maschinengewicht | 3800 kg |
| Maschinenart | CNC Drehzentrum |
| CO² Fußabdruck | Sehr klein |
| Abfall | Sortenreines Rohmaterial mit automatischer Austragung |
WELCHE MATERIALIEN KANN man damit bearbeiten?
- ALUMINIUM: Mit unseren CNC-Drehmaschinen wird häufig Aluminium bearbeitet, weil der Schnitt schnell, präzise und sauber ist.
- MESSING: Messinglegierungen eignen sich sehr gut für die Drehbearbeitung.
- UNLEGIERTER STAHL: Auch unlegierter Stahl lässt sich gut mit unseren Maschinen bearbeiten.
- KUPFER: Dehbearbeitung von Kupfer ist mit entsprechenden Werkzeugen und Maschinenparametern gut möglich.
- EDELSTAHL: Dieses Material lässt sich mit entsprechenden Werkzeugen problemlos drehen.
- TITAN: Kann man ebenfalls mit geeigneten Werkzeugen drehen.
- ABS, POM, PE, PP, PVC, PEEK & PA: CNC-Drehen ist ein wichtiger Bereich der Kunststoffbearbeitung, da es hochwertige und kreative Verarbeitungsmöglichkeiten bietet.
- POLYCARBONAT: Mit CNC-Drehen lassen sich komplexe Formen präzise herstellen.
- Teflon: Oder auch PTFE genannt, eignet sich sehr gut für die Drehbearbeitung.
3D Drucker

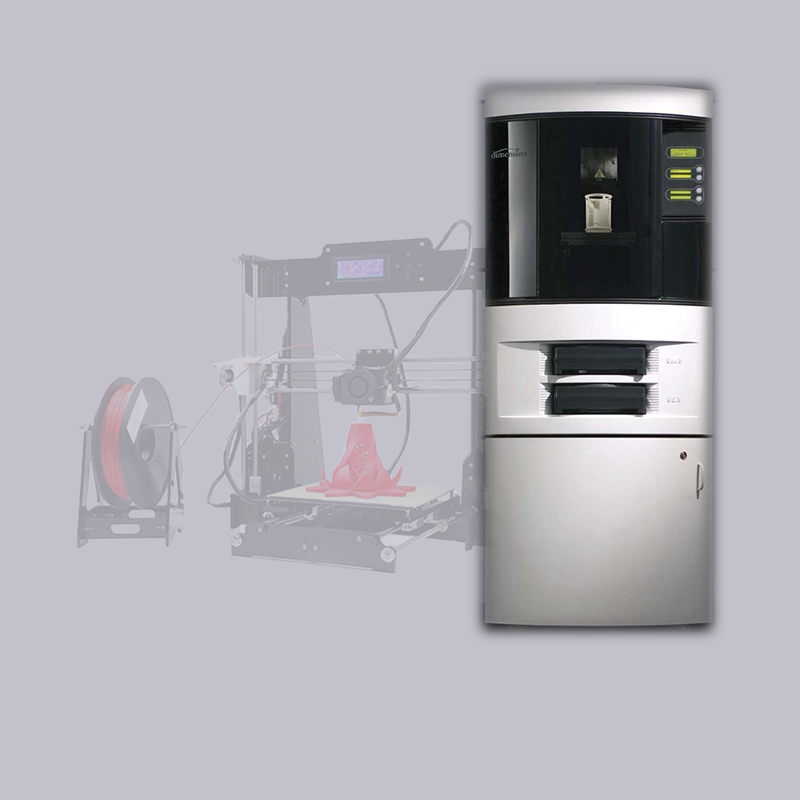

Der 3D Druck ist bereits seit 2006 bei uns etabliert. Mittlerweile ist er in allen Bereichen nicht mehr wegzudenken. Die Anlagen werden laufend ausgetauscht und entsprechen dem neusten Stand der Technik. Dadurch lassen sich nicht nur Prototypen und Designmuster herstellen, sondern auch Vorrichtungen und Kleinserien.
Die Maschinendaten:
| Bauvolumen | Einzeldüsendruck: 325 * 320 * 325 mm³ Doppeldüsendruck: 300 * 320 * 325 mm³ Gesamtvolumen bei zwei Düsen: 350 * 320 * 325 mm³ |
| Werkstückmaterial | PLA, PETG, TPU, PVA, BVOH, ABS, ASA, PC, PA, PET, Carbon/Glass Fiber Reinforced PLA, PETG, PA, PET, PC, ABS, ASA, PPA-CF/GF, PPS, PPS-CF/G |
| Physikalische Abmessungen | 492 * 514 * 626 mm³ |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Bewegungsgenauigkeit | 50 µm |
| Druckdicht | bis 2bar |
| Maschinengewicht | 31 kg |
| Besonderheit | Stabile Prototypen und Vor- Kleinserienfertigung von Kunststoffteilen anhand
|
| Maschinenart | 3D Drucker, Fused Deposition Modeling |
| Abfall | Keinen |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit drucken?
PLA, PETG, TPU, PVA, BVOH, ABS, ASA, PC, PA, PET, Carbon/Glass Fiber Reinforced PLA, PETG, PA, PET, PC, ABS, ASA, PPA-CF/GF, PPS, PPS-CF/G
Sägen

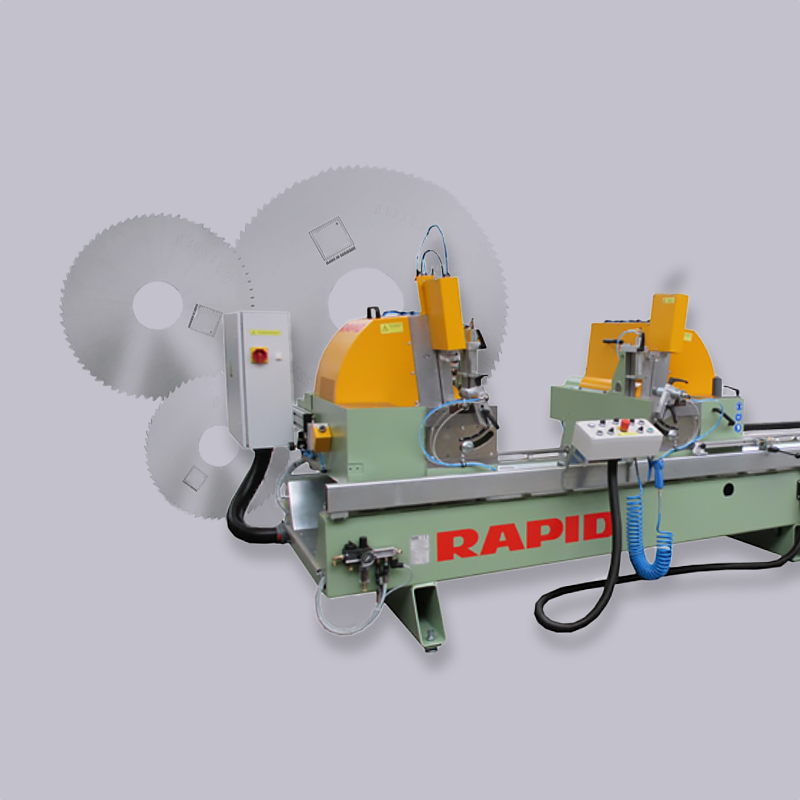

Unsere automatischen Sägenzentren ermöglichen präzises und effizientes Sägen von unterschiedlichsten Materialien auf Knopfdruck. Unsere 5 Sägezentren, sind für kleine und mittlere Stückzahlen perfekt ausgelegt.
Die Maschinendaten:
| Schnittbereich 90° | 160 x 320mm / D160mm |
Schnittbereich 45° | 160 x 220mm / D110mm |
| Schnittlänge | automatischer Vorschub |
| Winkelverstellung | 22° innens 45° außen (280 Positionen pro Grad Auflösung) |
| Blattdurchmesser | max. 600 mm |
| Maschinengewicht | 1000 kg |
| Besonderheit |
|
| Maschinenart | CNC Doppelgehrungssäge 5 Achs Vollautomat |
| Abfall | Alu- und Kunststoffverschnitt ( wird recycelt) |
| CO² Fußabdruck | Sehr klein |
| Schnittbereich 90° | 88 x 200mm / D120mm |
Schnittbereich 45° | 80 x 150mm / D115mm |
| Werkstückgewicht | max. 213 kg |
| Schnittlänge | Einfach-Vorschub 530 mm; Abschnittlänge min. 4 mm max. 9.999 mm |
| Winkelverstellung | 45° / 90° / Shifter |
| Blattdurchmesser | max. 350 mm |
| Maschinengewicht | 607 kg |
| Besonderheit |
|
| Maschinenart | CNC Aluminiumkreissäge Doppelgehrung |
| Abfall | Aluminiumverschnitt ( wird recycelt) |
| CO² Fußabdruck | Sehr klein |
| Schnittbereich 90° | 330 x 260mm / D300mm |
| Schnittbereich 45° | 270 x 200mm / D200mm |
| Schnittlänge | automatischer Vorschub |
| Winkelverstellung | 45° / 90° |
| Blattdurchmesser | |
| Maschinengewicht | 1060 kg |
| Besonderheit |
|
| Maschinenart | NC Elektrohydraul. Bandsägevollautomat |
| Abfall | Stahlverschnitt ( wird recycelt) |
| CO² Fußabdruck | Sehr klein |
| Schnittbereich 90° | 100 x 180mm / D130mm |
| Schnittbereich 45° | 100 x 120mm / D115mm |
| Schnittlänge | automatischer Vorschub |
| Winkelverstellung | 45° / 60° / 90° |
| Blattdurchmesser | |
| Maschinengewicht | 1000 kg |
| Besonderheit |
|
| Maschinenart | Automatische CNC Kreissäge für Leichtmetalle |
| Abfall | Aluminiumverschnitt ( wird recycelt) |
| CO² Fußabdruck | Sehr klein |
| Schnittbereich 90° | 330 x 230mm / D260mm |
Schnittbereich 45° | 230 x 200mm / D240mm |
| Schnittlänge | manueller Vorschub |
| Winkelverstellung | 45° bis 90° |
| Blattdurchmesser | |
| Maschinengewicht | 700 kg |
| Besonderheit |
|
| Maschinenart | Bandsäge für Stahl- und NE Metalle |
| Abfall | Stahl- und NE Metallverschnitt ( wird recycelt) |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit sägen?
- ALUMINIUM: Aluminiumprofile lassen sich auf unseren Säge- und Bearbeitungszentren wie der Emmegi sowie den Doppelgehrungs- und Kreissägen besonders präzise und effizient bearbeiten. Mit diesen Maschinen können wir sehr saubere Schnittkanten erzeugen.
- MESSING: Messinglegierungen sind sehr gut zerspanbar und eignen sich ideal für das Sägen. Auf unseren CNC-gesteuerten Sägeautomaten entstehen gratarme, maßhaltige Schnitte ohne Materialverzug, was insbesondere bei präzisen Bauteilen von Vorteil ist.
- UNLEGIERTER STAHL:Unlegierter Stahl kann mit Bandsäge- und Kreissägeautomaten zuverlässig und wirtschaftlich getrennt werden. Unsere Anlagen gewährleisten exakte Schnitte bei gleichzeitig kontrollierter Wärmeentwicklung, sodass Gefügeveränderungen und Verzug minimiert werden.
- KUPFER: Kupfer stellt aufgrund seiner Weichheit und Zähigkeit besondere Anforderungen an die Bearbeitung. Mit abgestimmten Schnittparametern und Werkzeugen schneiden wir auch Kupfer.
- EDELSTAHL: Edelstahl erfordert stabile Maschinen und angepasste Schnittdaten. Mit unserem Bandsägeautomaten ermöglichen wir präzise, wiederholgenaue Schnitte.
- ALLGEMEIN:
Technische Kunststoffe lassen sich auf unseren Säge- und Bearbeitungszentren präzise und wirtschaftlich bearbeiten. Entscheidend sind angepasste Schnittgeschwindigkeiten und Werkzeuge, um saubere Schnittkanten zu erzielen. - PVC:
PVC kann sehr gut gesägt werden. Es entstehen glatte Schnittflächen, sofern mit angepassten Vorschüben gearbeitet wird. - PE / HDPE:
Polyethylen ist weich und zäh, wodurch es eine saubere, vibrationsarme Bearbeitung erfordert. Mit den richtigen Parametern lassen sich gratarme Schnitte realisieren. - POM (Delrin):
POM zeichnet sich durch hervorragende Zerspanbarkeit aus. Es ermöglicht präzise Sägeschnitte mit sehr guter Oberflächenqualität. - PMMA (Acrylglas):
PMMA erfordert besondere Sorgfalt, um Rissbildung und Ausbrüche zu vermeiden. Mit geeigneten Sägeblättern und abgestimmten Schnittwerten entstehen klare und saubere Schnittkanten. - PA (Nylon):
Polyamid ist zäh und neigt zur Wärmeaufnahme. Durch kontrollierte Schnittparameter lassen sich dennoch präzise Sägeschnitte erzielen.
Schweißen und Roboter

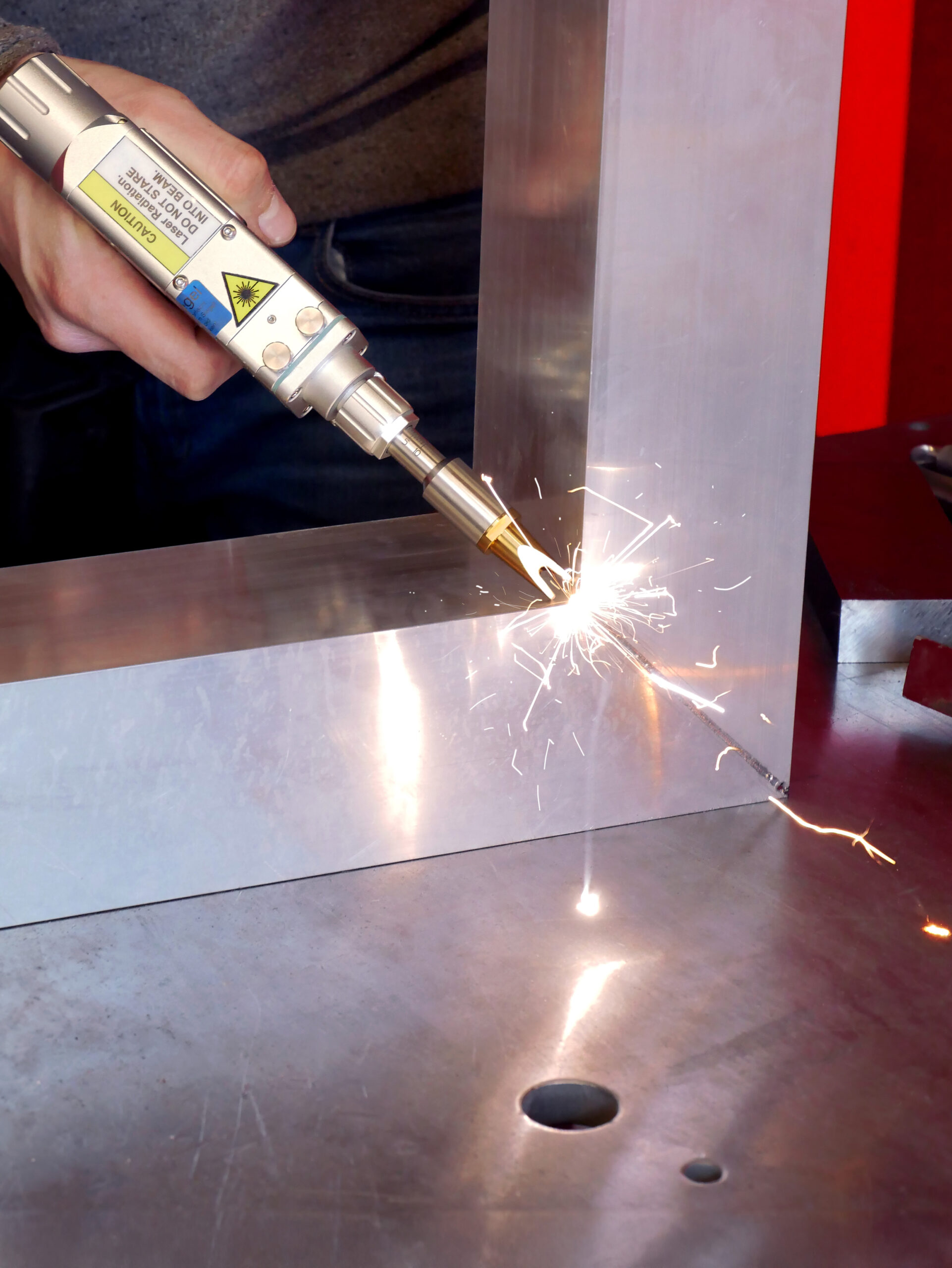

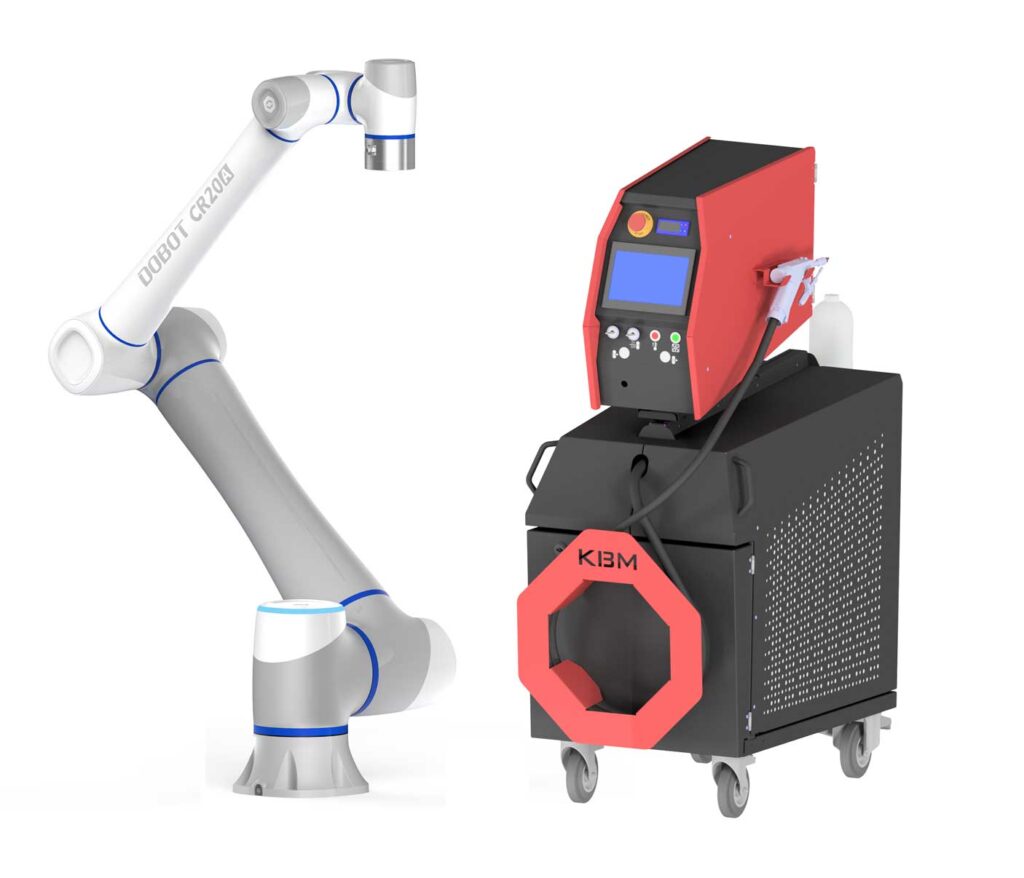

Das Laserschweißgerät Flexi Weld ist eine hochmoderne Faserlaser-Schweißmaschine von KBM. Diese hochmoderne Schweißlösung bietet eine beeindruckende Geschwindigkeit, Einfachheit und außergewöhnliche Qualitätsergebnisse für eine Vielzahl von Materialien und Dicken. Mit dem Roboter Dobot CR20A kann man komplexe reproduzierbare Schweißungen in Serie anbieten. Neben der Laserschweißanlage stehen uns in unseren Produktionsstätten zusätzlich weitere Handschweißanlagen zur Verfügung.
Die Maschinendaten:
| Leistung | 1.000 / 1.500 / 2.000 W |
| Wellenlänge | 1.070 ± 5 nm |
| Betriebsleistung | 1 Phase (230 V – 50 Hz) |
| Wobble-Frequenz | Bis zu 300 Hz |
| Abmessungen | 625 x 955 x 702 mm |
| Schmelztiefe | Aluminium 3mm Stahl 3,5mm Edelstahl 4mm |
| Maschinengewicht | 180 kg |
| Besonderheit |
|
| Maschinenart | Laserschweißmaschine |
| Abfall | Kühlwasser |
| CO² Fußabdruck | Sehr klein |
| Bewegungsabläufe | Kinematisch und speicherbar |
| IP Klassifizierung | IP20 & 54 |
| Reichweite | 1700 mm |
| Wiederholgenauigkeit | 0,05 mm |
| Nutzlast | 25kg |
| Max. lineare TCP Geschwindigkeit | 2 m/s |
| Maschinengewicht | 70 kg |
| Besonderheit |
|
| Maschinenart | Kollaborativen Roboter |
| CO² Fußabdruck | Sehr klein |
MIG-MAG schweißen
Stromstärke 30 bis 290 Ampere
Material: Stahl / Aluminium bis 18 mm
Drahtdurchmesser : 0,6 bis 1,2mm
Kühlung: Gas
Schweißbereich M3 bis M8
Durchmesser 2 bis 8mm
Material: Edelstahl, Stahl, Aluminium, Kupfer, Messing
WELCHE MATERIALIEN KANN man damit schweißen?
- Aluminium
- Edelstrahl
- Stahl
Pressen & Stanzen
Pressen von großdimensionierten Profilen bei höchsten Qualitätsanforderungen. Kurze Umrüstzeiten durch spezielles Messer-Wechselsystem. Hohe Presskraftreserve mittels großvolumigem Balgzylinder. Mit absenkbarem, hydropneumatisch gesteuertem Widerlager. Zusätzlich stehen uns Stanzanlagen für Konturstanzungen in unterschiedlichste Materialien und eine Vielzahl von kleinen Pressen in unserer Produktion zur Verfügung.
Die Maschinendaten:
| Presshöhe | 140 mm |
| Presskraft | 70 kN (7 t) |
| Ausgleich des Profilkammerversatzes | -5 bis 15 mm serienmäßig, 15 bis 35 mm optional |
| Antriebsart | Pneumatischer Antrieb |
| Größe (L/T/H) | 1.100 mm, 950 mm, 1.230 mm |
| Maschinengewicht | 534 kg |
| Ausstattung | Auflagearme und Pressmessern |
| Besonderheit |
|
| Maschinenart | Eckverbindungspressen |
| CO² Fußabdruck | Sehr klein |
| Leistung | 15kN |
| Gewicht | 250 kg |
| Maße | 540 x 700 x 1600 mm |
| Maschinenart | Stanze Presse |
| Abfall | kein Abfall |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit bearbeiten?
- Aluminium
- Edelstrahl
- Stahl
Schleifen und Sandstrahlen
Oberflächengüte ist eine unserer Stärken, sofern die Oberflächengüte nicht direkt auf den Bearbeitungszentren hergestellt werden kann, stehen vielfältige Schleifmaschinen zur Verfügung.
Die Maschinendaten:
| Werkstücklänge | max. 3000mm |
| Werkstückdurchmesser | 5 mm bis 120 mm |
| Materialien | Aluminium, Edelstahl, Messing |
| Maschinengewicht | |
| Maschinenart | Kontaktschleifmaschine |
| Abfall | Staubabsaugung mit Filter |
| CO² Fußabdruck | Sehr klein |
| Werkstückdurchmesser | 10 bis 150 mm |
| Schleifart | Radial- und Achsialschliff |
| Materialien | Edelstahl und Aluminium |
| Maschinengewicht | 350kg |
| Maschinenart | Kontaktschleifanlage manuel |
| Abfall | Wiederaufbereitung und Absaugung |
| CO² Fußabdruck | Sehr klein |
| Werkstückgröße | D10 mm bis 130 mm |
| Materialien | Aluminium, Edelstahl, Messing |
| Maschinengewicht | 150kg |
| Maschinenart | Kontaktschleifmaschine |
| Bandabmessung | 200 mm x 1800 mm |
| Materialien | Aluminium, Edelstahl, Messing |
| Maschinengewicht | |
| Maschinenart | Schleifmaschine |
| Abfall | Schleifstaub mit Absaugung |
| CO² Fußabdruck | Sehr klein |
| Werkstückgröße | max. ca. D150-200 mm |
| Materialien | Aluminium, Edelstahl, Messing |
| Anlagengröße | 420 Liter Durchmesser 1390 mm |
| Maschinengewicht | 1,3 t |
| Maschinenart | Gleitschleifanlage |
| Abfall | Schleifschlamm |
| CO² Fußabdruck | Sehr klein |
| Werkstückgröße | D200 x 200 mm |
| Materialien | Aluminium, Edelstahl, Messing |
| Aufnahme | M12 Gewinde |
| Maschinengewicht | |
| Maschinenart | Strahlanlage |
| Abfall | Wiederaufbereitung und Absaugung |
| CO² Fußabdruck | Sehr klein |
WELCHE MATERIALIEN KANN man damit schleifen & Sandstrahlen?
Hier bearbeiten wir ausschließlich folgende Materialien:
- ALUMINIUM
- MESSING
- EDELSTAHL
Prüf- & Testgeräte
Neben dem Produktdesign haben wir natürlich auch grundlegendes Messequipment für die Elektronikentwicklung. Somit sind wir in der Lage hochfrequente analoge Signale sowie digitale Signale in unseren Steuerungssystemen zu analysieren. Zudem haben wir noch andere Mess- und Prüfsysteme, um die Funktion bzw. die Qualität der Produkte zu garantieren und werkseitig zu erfassen. Damit stellen wir sicher, dass nur optimal funktionierende Produkte die Fertigung verlassen.
Die Maschinendaten:
| Versorgungsspannung | 115Volt – 230Volt |
| Schutzleiterwiderstandsmessbereich | 0 – 30 |
| Isolationswiderstandsmessbereich | 0.05 – 300 |
| Sondenanzahl | Prüfung mit 2 Sonden |
| Frequenz der Versorgungsspannung | 50Hertz – 60Hertz |
| Besonderheit |
|
| Maschinenart | VDE Prüfgerät |
| Abfall | Keiner |
| CO² Fußabdruck | Klein |
| Besonderheiten |
|
| Temperaturbereich | -25°C bis +200°C |
| Größe | B700 x H 900 x T 750 |
| Maschinengewicht | 1100 kg |
| Maschinenart | Klimaprüfschrank und Klimakammer |
| CO² Fußabdruck | Klein |
| Messbereich X-Achse | 400 mm | ||||||
| Messbereich Z-Achse | 500 mm | ||||||
| Besonderheiten |
| ||||||
| Spindel | 4×90° Indexierung und Spindelbremse | ||||||
| Größe |
| ||||||
| Maschinengewicht | 40 kg | ||||||
| Maschinenart | Werkzeugeinstellgerät | ||||||
| CO² Fußabdruck | Sehr klein |
- Laser & Energieleistungsmessgerät Wellenlängenbereich 0.19 to 20 μm
- Das Messystem für unsere Qualitätskontrolle und der Strahlungseffizienz unserer Infrarotheizstrahler
Digital Storage Oszilloskop 600MHz 4 chaneels , scope, logic analyzer, and protocol analyzer
Mixed Signal Oszilloskop 200 MHz, 4 Analog Plus 16 Digital Channels, up to 4 Mpts memory, and 1,000,000 waveforms/sec update rate
VDE Prüfgerät
Typ: RV 260/3 Gesamtgewicht: 3,60kg. Baugröße: G70 Kupfergewicht: 0,32kg. Eingang: 230, 50/60Hz Strom: 3A. Ausgang: 0…260 V, 50/60Hz
- Ergonomisches Tischgerät, unterstützt durch eine benutzerfreundliche Bedienung
- CE-konform, entspricht EN 50191
- 7-fach-Prüfgerät
- Kombiniertes Prüfgerät für Sicherheits- und Funktionstest
- Sicherheitsstrombegrenzt, somit keine weiteren Schutzmaßnahmen notwendig
- Automatischer Prüfablauf
- Interne Umschaltung für alle Prüfungen mit einmaligen Anschluss des Prüflings
- Kalibrierung über Ethernet-Schnittstelle
- 4,3 Zoll (10,9 cm) TFT-Display
- Mehrsprachige Menüführung (einschl. deutsch)
- Zeitbasis 0,1 – 999,9 Sekunden
- Optische und akustische Fehlermeldung
- Min/Max-Grenzwert-Komparator
- 24 VDC Steuerschnittstelle
- PC-Steuerschnittstelle
- Gehäuse: Ergonomisches Tischgerät
- Maße: B43 x H23,5 x T37cm
- Netz: 90 – 250 V / 50 oder 60 Hz
Produktionsanlagen
Mit unseren beiden LED Produktionsanlagen, montieren, verkleben und prüfen wir unsere LED leuchten auf Herz- und Nieren. Zudem haben wir einen Schraubautomat und noch viele weiteren manuellen Fertigungsmaschinen wie Fräs, Dreh-, Bohr-, Schleif, Sägemaschinen, Handwerkzeugen, Vorrichtungen für die Montage, Werkzeugspannung, Energie- und Druckluftversorgung, sowie für das Handling, Versand, Lager und Transportwesen im Unternehmen vorhanden.
Die Maschinendaten:
- Vollautomatische Verschraubung von Bauteilen
- Gesamtprozesszeit von 6 Sekunden
- Anlage eignet sich zur Montage von 72 verschiedenen Bauteilvarianten
- Montage, Klebe und vollautomatische Prüfanlage von Helligkeit, Leistungsaufnahme, Farbtemperatur für bis zu 400 LED Leuchten
- Lackieranlage für Glasscheiben
Kabelkonfektion
Mit unseren Kabelkonfektionierungsanlagen konfektionieren wir nach kundenspezifischen Anforderungen Kabel mit unterschiedlichsten Längen und Crimpkontakten.
Leitungstypen Litzen, Mantelleitung:
Flachkabel:
Max. Durchmesser: 7 mm
Max. Breite: 7 mm
Schnittlänge 5 mm – 99999 mm
Querschnitt 28 – 10 AWG / 0,09mm2 – 6mm2
Abisolierlänge 1 – 99 mm (Beidseitig)
Kapazität 100 Stück/min
(L=100, beide Seiten 3 mm abisoliert)
Geschwindigkeit 9 Stufen 500 – 2000 mm/s
(abhängig vom Leitungstyp)
Transportrollen Standard: Stahl
Messer Typ Standard:
Optional:
Hartmetall – V
Radius-Messer und Messer für Flachleitung
Speicher 248 Intern
Spannung / Leistung 230V – 50 Hz / 300W
Abmessungen 430 x 270 x 430 mm
Gewicht 37 kg
CE Die ZDBX-4 entspricht der neuesten Maschinenrichtlinie 2006/42 EG
Wichige Hinweise Alle Reparaturen und Wartungsarbeiten können nur von autoriesierte Personnen durchgeführt werden.
- Kabelschneidmaschine für spezifische Kabelarten die mit Dynema oder Kevlar verstärkt sind.
