Produktentwicklung und Prototypenbau
ExtremeLine Dienstleistung bietet maßgeschneiderte Lösungen im Bereich Produktentwicklung und Prototypenbau, um innovative Ideen in marktreife Produkte zu verwandeln. Unser erfahrenes Team aus Designern, Ingenieuren und Technikern arbeitet eng mit Ihnen zusammen, um Ihre Vision zu verstehen und präzise umzusetzen.
Mit modernsten Technologien, Materialien und Fertigungsverfahren entwickeln wir funktionale Prototypen, die sich ideal für Tests, Präsentationen und Serienvorbereitungen eignen. Durch interaktive Entwicklungsprozesse stellen wir sicher, dass jedes Produkt perfekt auf die Anforderungen des Marktes und Ihrer Kunden abgestimmt ist.
Unsere Expertise im Bereich Produktentwicklung und Design wurde bereits mehrfach mit renommierten Auszeichnungen bestätigt – ein Beweis für Qualität, Innovationskraft und Leidenschaft. ExtremeLine Dienstleistung – Ihr Partner für maßgeschneiderte Lösungen von der Idee bis zum marktreifen Produkt.
ExtremeLine Dienstleistung bietet maßgeschneiderte Lösungen im Bereich Produktdesign und Prototypenbau, um innovative Ideen in marktreife Produkte zu verwandeln.
Welche Vorteile hat die Prototypenbau - und Produktentwicklunganfrage bei uns?
Komplette Lösung aus einer Hand: Durch die Integration von Entwicklung, Konstruktion und CNC-Fräsen und vieler weiterer Verfahren bieten wir unseren Kunden einen nahtlosen Prozess. Diese vielen Möglichkeiten reduzieren den Aufwand und sorgen für eine effiziente Umsetzung Ihrer Projekte.
Zuverlässige Zulieferer: Unsere langjährigen Partnerschaften mit zuverlässigen Zulieferern sichern hochwertige Materialien zu wettbewerbsfähigen Preisen, was die Produktionskosten optimiert und die Produktqualität sichert.
EMAS-Zertifizierung: Unsere EMAS-Zertifizierung zeigt unser Engagement für umweltfreundliche und nachhaltigen Wirtschaften. Auch unsere Kunden profitieren von unserem verantwortungsbewussten Ansatz.
Langjährige Erfahrung: Dank unserer Erfahrung im Spritzgusswerkzeugbau setzen wir bewährte Methoden ein, um komplexe Projekte effizient umzusetzen und innovative Ansätze in die Entwicklung einzubringen.
Kundenspezifische Anpassungen: Wir bieten maßgeschneiderte Lösungen, die auf die individuellen Anforderungen unserer Kunden abgestimmt sind, was zu höherer Kundenzufriedenheit und langfristigen Partnerschaften führt.
- Komplette Lösung aus einer Hand
- Flexibilität & Risikominimierung
- Schnell & Effektiv
- EMAS-Zertifizierung
- Langjährige Erfahrung
- Kundenspezifische Anpassungen
Welche Möglichkeiten gibt es bei uns bei Prototypenbau und Produktentwicklung?
Software Entwicklung
Wir haben nicht nur die Möglichkeit das Äußere zu entwickeln, sondern auch das Innere. Hier bieten wir die Entwicklung von Software für z.B. Steuerungen, Mikroprozessoren oder Apps.
CAD/ CAM /Konstruktion
Die Erstellung von einer CAD Datei geht bei uns schnell & unkompliziert. Dadurch können die Dateien gleich für den Fräsprozess eingespeist werden.
CNC-Drehen & Fräsen
CNC-Drehen und Fräsen ist nicht nur entscheidend für den Spritzgusswerkzeugbau, sondern spielt auch bei der Prototypenherstellung eine wichtige Rolle.
Testen
Wir testen und prüfen bereits im Entstehungsprozess, um alle gewünschten Eigenschaften zu erzielen.
Elektronik Entwicklung
Schaltplan Design, Analog- und Digitaltechnik, Prototypenbestückung, Test und Validieren
Wasserstrahlschneiden
Wasserstrahlschneiden ist ein sehr gute Technik, um schnell und unkompliziert Einzelteile, ohne thermischen Einfluss zu schneiden bzw. zu fertigen.

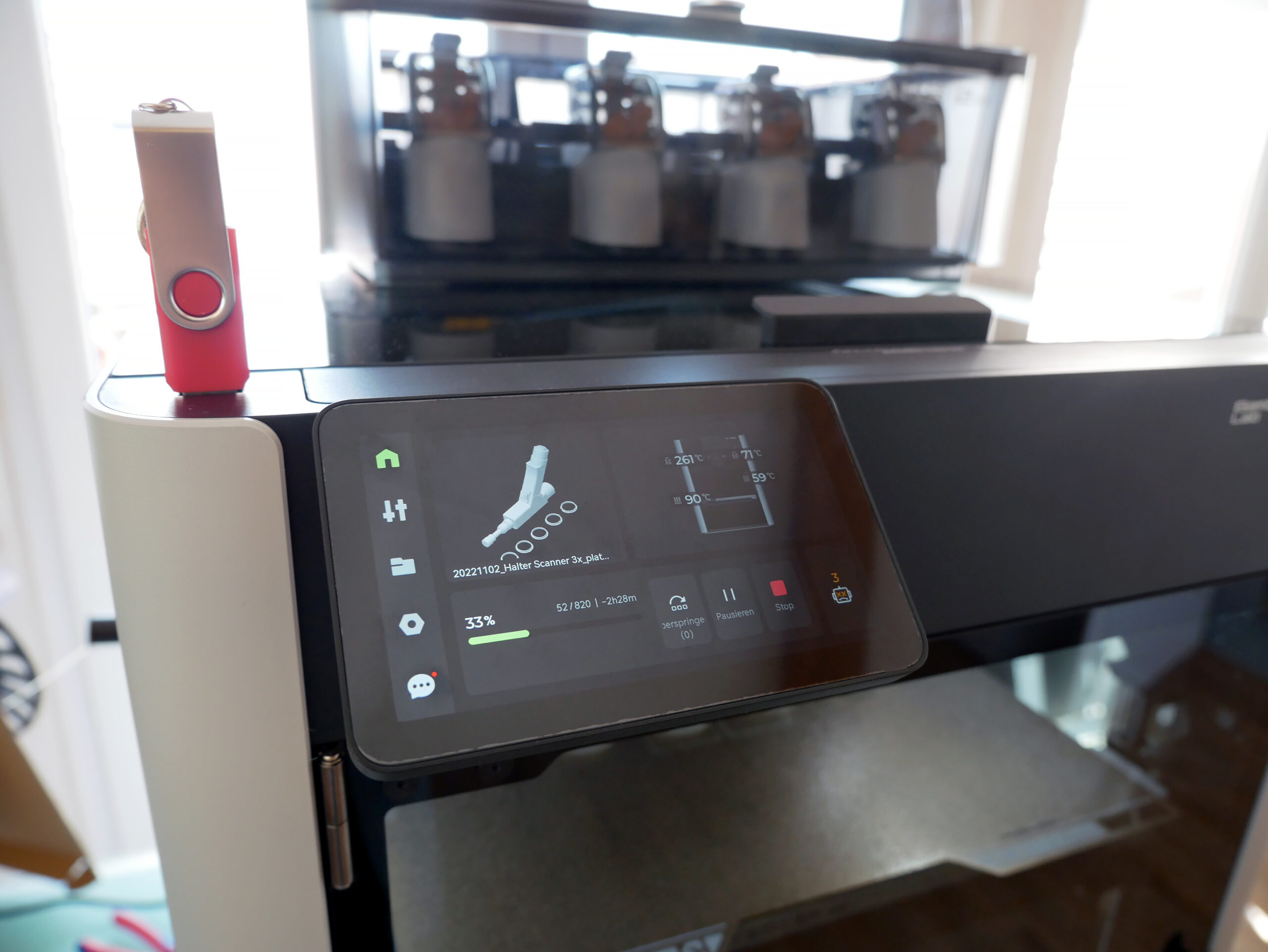

3D Drucken
Mit 3D-Druck können Prototypen schnell erstellt werden. Somit kann der Entwicklungsprozess verkürzt werden.
Werkzeugbau
Im Prototypenbau und der Produktentwicklung erstellen wir für die spätere serielle Fertigung auch passende Spritzgusswerkzeuge.
Software Entwicklung
CAD/ CAM /Konstruktion
CNC Drehen & Fräsen
Testen
Hardware Entwicklung
Wasserstrahlschneiden
3D Drucken
Werkzeugbau
Jetzt anfragen
Was gibt es zu den Maschinen und Programmen zu wissen?
| Werkstückabmessungen | max. 3200 mm x 1570 mm |
| Werkstückstärke | max. 146 mm |
| Werkstückgewicht | max. 2200 kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | bis zu 0,05 mm |
| Schneiddruck | max. 4250 bar |
| Maschinengewicht | 4010 kg |
| Besonderheit | Automatischer Höhensensor, Kamerasystem, Bohreinheit, TildaJet Schwenkkopf |
| Maschinenbeladung | Hallenkran max. 3.2 Tonnen, Vakkumsauger, Hebemagnete |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
| Werkstückabmessungen | max. X650 Y520 Z475 |
C-Achse B-Achse | 360º (0,001) -35º/110º (0,001) |
| Werkstückgewicht | max. 300kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 5 |
| Maschinengewicht | 5000 kg |
| Besonderheit | 5 Achs simultan fräsen, integrierter 3D Funkmesstaster zur Werkstück und Werkzeugvermessung von Re- nishaw Nullpunktspannsystem Langtechnik |
| Maschinenart | Universal Fräsmaschine |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
| Verfahrweg | max. X3000 x Y800 x Z1100 |
C-Achse B-Achse | 360º (0,001) NC – Achse +/ – 110º (0,001) |
| Werkstückgewicht | max. 3500kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 5 |
| Maschinengewicht | 13 000 kg |
| Besonderheit | 5 Achs simultan fräsen, integrierter |
| Maschinenart | Universal Fräsmaschine |
| CO² Fußabdruck | Sehr klein |
| Werkstückabmessungen | max. X610 Y508 Z610 |
| Werkstückstärke | max. 146 mm |
| Werkstückgewicht | max. 1000 kg |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 3 |
| Maschinengewicht | 4750 kg |
| Besonderheit | Durchladeeinrichtung für lange Werkstücke |
| Maschinenart | Bearbeitungszentrum – Vertikal |
| Abfall | Schnittfugenmaterial und Granatausschuss |
| CO² Fußabdruck | Sehr klein |
| Druckvolumen | 325×320×325 mm³ |
| Druckgeschwindigkeit | max. 1000mm/s |
| Hotend Durchfluss | 40 mm³/s |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | >50𝜇m |
| Maschinengewicht | 32.5 kg |
| Besonderheit | Durchladeeinrichtung für lange Werkstücke |
| Maschinenart | Fused Deposition Modeling |
| Abfall | Druckplatten |
| CO² Fußabdruck | Sehr klein |
2D/3D CAD Konstruktion
- Sie ist ein CAD-Programm von der deutschen Softwarefirma Megatech Software GmbH
- Die Software lässt sich nahtlos in andere CAD-Programme und PLM-Systeme integrieren, was eine effiziente Zusammenarbeit im Team und mit externen Partnern ermöglicht.
- Durchführung von Simulationen und Analysen, um die Funktionalität und Effizienz der Designs zu überprüfen, bevor sie in die Produktion gehen
- Es kann folgende Formate lesen: DWG, DXF, IGES, STEP, STL und 3D PDF
3D CAD Konstruktion, CAM, CAE, FEM, Simulationen, Rendering
- Komplettlösung für Produktentwicklung und Fertigung, mit der Ingenieure, Konstrukteure und Maschinenbediener ihre Produktentwicklung durch maßgeschneiderte Arbeitsabläufe und Funktionen modernisieren können.
- Revit-eigene Formate: RVT, RFA, RTE, RFT.
- CAD-Formate: DGN, DWF, DWG, DXF, IFC, SAT und SKP
- Bildformate: BMP, PNG, JPG, JPEG und TIF.
- Weltweit genutztes Programm
- ECAD-Lösungen (Electronic Computer Aided Design) ermöglichen es, verschiedene Phasen des Entwurfsprozesses zu automatisieren und elektronische Schaltkreise zu erstellen
- Mit dem Programm kann man zudem analysieren, simulieren und überprüfen
| Drehdurchmesser | max. 350 mm |
| Drehlänge | max. 650 mm |
| Stangendurchlass | max. 50 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 6 |
| Maschinengewicht | 5800 kg |
| Besonderheit | Mit angetriebenen Werkzeugen C/A- Achse, Gegenspindel und Stangenlader 3000 mm. Y-Achse -/+ 45 mm |
| Maschinenart | CNC Dreh/Fräszentrum |
| Abfall | Sortenreines Rohmaterial mit automatischer Austragung |
| CO² Fußabdruck | Sehr klein |
| Drehdurchmesser | max. 350 mm |
| Drehlänge | mac. 650 mm |
| Stangendurchlass | max. 85 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,001 mm |
| Achsen | 6 |
| Maschinengewicht | 5800 kg |
| Besonderheit | Mit angetriebenen Werkzeugen C/A- Achse, Gegenspindel und Servo Stangenlader 1500 mm. Y-Achse -/+ 45 mm |
| Maschinenart | CNC Dreh- Fräszentrum |
| Abfall | Sortenrein mit automatischer Austragung |
| CO² Fußabdruck | Sehr klein |
| Drehdurchmesser | max. 300 mm |
| Drehlänge | max. 600 mm |
| Stangendurchlass | max. 67 mm |
| Datenformat | dxf, dwg, stp, igs, pdf, jpg, Skizze |
| Genauigkeit | 0,005 mm |
| Achsen | 3 |
| Maschinengewicht | 3800 kg |
| Maschinenart | CNC Drehzentrum |
| CO² Fußabdruck | Sehr klein |
| Abfall | Sortenreines Rohmaterial mit automatischer Austragung |
Wir bieten einiges an Leistungen für den Prototypenbau und die Produktentwicklung. Finde hier mehr dazu!
projektbeispiele
Hier seht ihr ein paar Anwendungsbeispiele für den Prototypenbau und Produktentwicklung:
Die Projekte
Und unsere verfahren
Wir sind ein vertrauensvoller Partner in verschiedenen Branchen mit langjähriger Erfahrung und einem engagierten Team. Unsere Partner schätzen unser Know-how, Qualität, Kundenservice, Innovationskraft und Zuverlässigkeit. Vertrauen Sie auf unsere Expertise und lassen Sie uns gemeinsam an Ihren Visionen arbeiten. Hier präsentieren wir einige unserer langjährigen Partner und Produktbeispiele.
Branchen
In welchen Brachen findet unser Prototypenbau und Produktentwicklung seine Anwendung?
Dieses innovative Verfahren findet Anwendung in zahlreichen Industriezweigen:
